預處理工序對最終復合材料性能的影響常被低估。眾君意PA1010樹脂必須經過120℃、4小時以上的真空干燥處理，將含水量控制在0.05%以下，否則在高溫加工時極易產生水解降解。玻璃纖維則需在350-400℃下進行熱處理，去除表面的浸潤劑，然后采用硅烷偶聯劑KH-550或KH-560進行表面改性。實驗數據表明，經3-氨基丙基三乙氧基硅烷處理的玻璃纖維，其與PA1010的界面剪切強度可提升40%以上。這個階段還需加入抗氧劑（如1010/168復配體系）和潤滑劑（硬脂酸鈣或乙撐雙硬脂酰胺），這些助劑的添加量雖然僅占0.3%-1%，但對材料的熱穩定性和加工流動性改善顯著。       雙螺桿擠出工藝是生產過程中的核心環節。現代生產線多采用同向嚙合型雙螺桿擠出機，螺桿長徑比通常設定在40:1至48:1之間，這種設計能提供足夠的熔融混煉空間。溫度控制采用梯度升溫策略：喂料段160-180℃，熔融段220-240℃，混煉段240-260℃，機頭溫度控制在230-250℃。關鍵的是玻璃纖維的加入方式——側向喂料技術已成為行業標配，將纖維從熔融段中后部引入，避免過早破碎纖維。轉速參數需要精確控制，最佳范圍在300-400rpm，既能保證充分剪切混合，又可防止纖維過度斷裂。實踐表明，當纖維長度保留在0.2-0.4mm時，材料的拉伸強度可達到純PA1010的2.5倍。

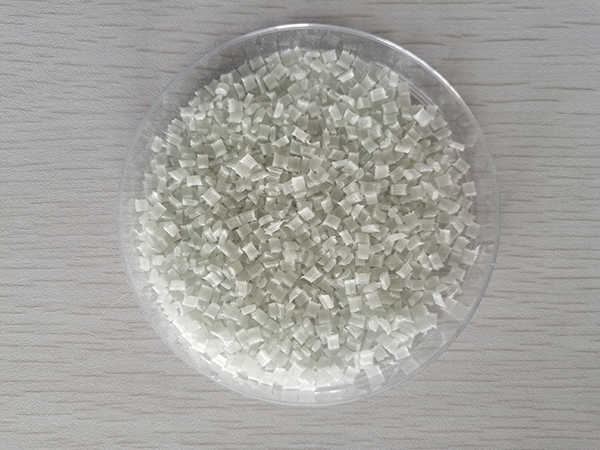

      造粒與后處理階段同樣蘊含技術細節。擠出條料經過水槽冷卻時，水溫應維持在25-35℃并保持流動狀態，驟冷會導致內應力集中。切粒機刀片間隙調整至0.05-0.1mm，可獲得外觀規整的粒子。值得注意的是，一些高端應用要求對粒子進行退火處理（100-120℃下2-4小時），這項工藝能有效消除加工應力，使制品的尺寸穩定性提高15%以上。對于特殊用途的產品，還會進行二次包覆擠出，在表面形成保護層，這種"核殼結構"設計顯著提升了材料在惡劣環境下的耐久性。

      質量控制體系貫穿整個生產過程。除了常規的熔融指數（GB/T 3682）和水分含量（GB/T 6284）檢測外，先進企業會采用CT掃描技術分析纖維分布狀態，通過差示掃描量熱儀（DSC）監測結晶行為。行業標準要求玻纖增強PA1010的拉伸強度≥120MPa，彎曲模量≥5GPa，缺口沖擊強度≥8kJ/m²。令人振奮的是，國內某領軍企業最新研發的第三代增強產品，通過納米二氧化硅雜化技術，使上述指標分別提升了18%、22%和25%，這標志著我國在高端改性工程塑料領域已取得突破性進展。

      從應用角度看，30%玻纖增強PA1010已成為汽車發動機周邊部件的首選材料，其耐油性和耐疲勞性能完美替代金屬。在電子連接器領域，15%玻纖添加量的牌號因其優異的尺寸精度和阻燃性（可達UL94 V-0級）備受青睞。更值得關注的是，隨著5G基站建設加速，具有低介電損耗特性的改性PA1010正成為天線罩材料的創新選擇。據行業預測，到2026年全球玻纖增強PA1010市場規模將突破50億元，年復合增長率保持在8.5%左右。

      生產工藝的持續創新推動著性能邊界不斷拓展。微波輔助擠出技術可將能耗降低20%，而動態硫化技術的引入則開創了"增強-增韌"協同改性的新路徑。在可持續發展理念驅動下，生物基PA1010與回收玻璃纖維的組合方案已進入產業化試驗階段?？梢灶A見，隨著智能制造技術的深度融合，未來眾君意玻纖增強PA1010的生產將實現從微觀結構設計到宏觀性能調控的數字化精準制造，為高端裝備制造提供更強大的材料支撐。
‌

關于PA1010的增強改性生產的信息，如果你有相關材料的需求或者技術問題，請撥打免費電話：4008-118-928 與我們溝通交流，技術手機同微信：18621317168 誠摯歡迎您的來電！

*注：如果您對產品有特殊需求或者參數中某項指標不能達到您的標準，請撥打400-8118-928與我們聯系，為您選擇其他牌號產品或者特殊定制加工。
